Шкивы компрессора передают вращение от двигателя к блоку и задают частоту вращения, от которой зависят производительность и давление. На поршневых машинах это маховик-шкив на коленчатом валу и шкив двигателя, на винтовых с ременным приводом — шкивы вала блока и натяжной узел. Износ шкива почти всегда тянет за собой ремни, поэтому менять их имеет смысл вместе.
Какие шкивы применяются на поршневых компрессорах

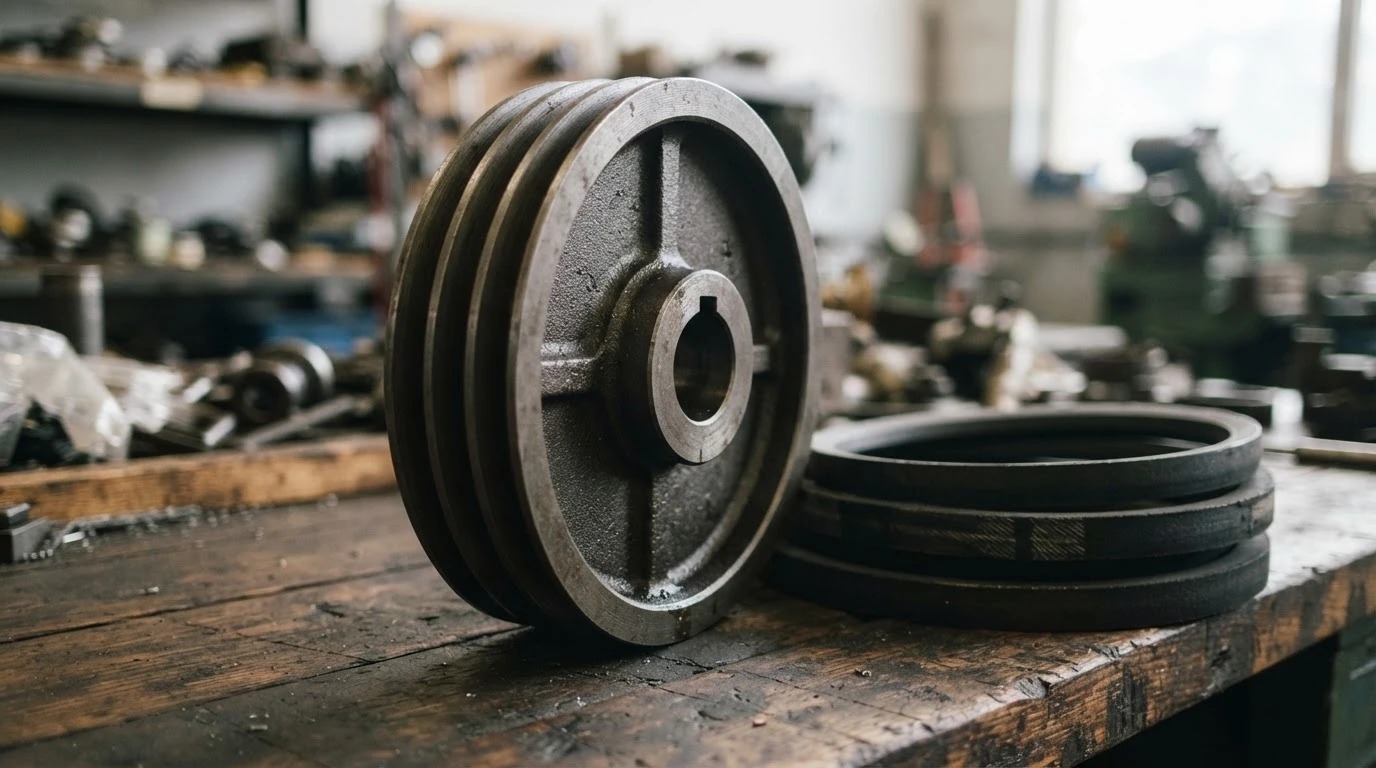

На поршневых компрессорах маховик-шкив садится на коленчатый вал и одновременно работает как вентилятор: лопасти маховика гонят воздух через рёбра блока. Такие шкивы отливают из чугуна, поэтому выработка ручьёв идёт медленно, но биение от удара при монтаже остаётся с машиной надолго. Отдельная группа — шкивы натяжителей ремня: у них небольшой диаметр и свой подшипник, который и выходит из строя первым.
Шкивы и натяжители компрессора: как работает ременный привод

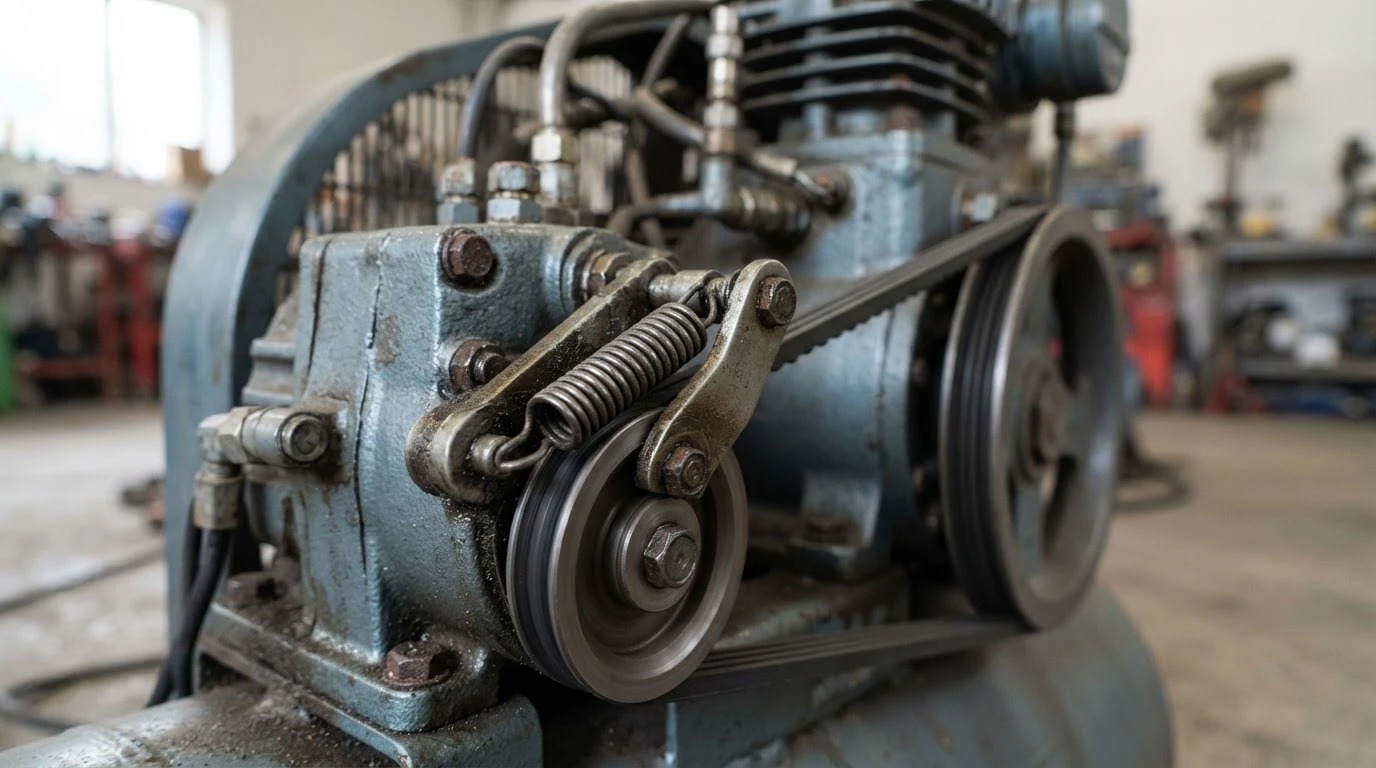

Ременный привод требует не просто двух шкивов, а узла натяжения: ремень должен работать с нужным прогибом, иначе он проскальзывает или перегружает подшипники вала. Натяжитель в сборе включает ролик (шкив), ось, пружинный или винтовой механизм натяжения. Чем больше ручьёв и выше передаваемый момент, тем важнее соосность: перекос ремня съедает кромку ручья за несколько месяцев.
Способы фиксации на валу: шпонка, конус, зажимная втулка
Самый распространённый способ — шпоночное соединение с посадкой на вал и стопорным винтом или гайкой. На части машин применяют посадку на конус и зажимные (конусные) втулки: они центрируют шкив точнее, но требуют правильной затяжки. Способ фиксации определяет, как снимать шкив: съёмником с нагревом или с ослаблением втулки. Удары по ободу при снятии недопустимы — они дают биение.
Подбор шкива по посадочному размеру, диаметру и профилю ручья
Подбор шкива по посадочному размеру начинается с замера вала: диаметр и длина посадочного места, наличие шпонки, способ фиксации. Затем определяют число ручьёв и профиль (например, клиновой профиль SPZ, SPA или ручьи под поликлиновой ремень), а также диаметр — от него зависит частота вращения блока. В каталоге Дилекс Air шкивы и маховики поставляются под конкретные машины: например, маховик-шкив ABAC серии B5900/B6000/B7000 и маховик С415М для поршневых блоков, а также натяжители ремней в сборе для компрессоров RENNER RS. Если маркировки нет, деталь подбирают по фото и чертежу с указанием размеров.
Признаки износа шкива и натяжного ролика
| Признак | Причина | Что делать |
|---|---|---|
| Выработка ручьёв, ремень «сидит» глубже | Естественный износ, работа с перекосом ремня, абразивная пыль | Заменить шкив и ремни, выставить соосность узлов |
| Радиальное биение при вращении | Удар при монтаже, деформация обода, износ посадочного места | Проверить посадку, заменить шкив, при необходимости восстановить вал |
| Люфт на валу | Износ шпоночного паза, ослабление крепления, выработка посадочного диаметра | Осмотреть вал и паз, заменить шкив, при выработке вала — восстановить посадку |
| Шум и визг из натяжного ролика | Износ подшипника натяжителя | Заменить натяжитель в сборе или его ролик |
| Ремень сходит с ручьёв, ускоренный износ кромки | Нарушена соосность, перекос натяжителя | Выставить узлы по линейке, заменить изношенные детали |
Балансировка и выставление соосности при замене
Балансировка шкива важнее, чем кажется: на больших диаметрах даже небольшая неуравновешенность даёт вибрацию, которая разрушает подшипники вала и двигателя. После установки проверяют биение по ободу индикатором, а соосность шкивов — линейкой или струной по ручьям. Ремни натягивают по норме производителя: слабое натяжение ведёт к проскальзыванию и перегреву, избыточное — к нагрузке на подшипники.
Порядок замены шкива
- Отключить питание, снять защитный кожух и ослабить натяжение ремней.
- Снять ремни и зафиксировать вал от проворота.
- Ослабить крепление шкива (гайку, стопорный винт или зажимную втулку).
- Снять шкив съёмником; при тугой посадке использовать равномерный нагрев ступицы, без ударов по ободу.
- Очистить и проверить посадочное место вала, шпонку и паз.
- Установить новый шкив, затянуть крепление, выставить соосность, натянуть ремни и проверить биение на вращении.
Как подобрать шкив и натяжитель под модель компрессора
| Производитель | Модель компрессора | Деталь и артикул | Число ручьёв | Примечание по посадке |
|---|---|---|---|---|
| RENNER | RS 3,0 / 4,0 / 5,5 кВт | Натяжитель ремней в сборе, арт. 10394 | по образцу | Германия; подбор по маркировке узла |
| RENNER | RS 5,5 (15 бар), 7,5 / 9,0 кВт | Натяжитель ремней в сборе, арт. 10395 | по образцу | Германия; подбор по маркировке узла |
| RENNER | RS 1-11, 11,0–15,0 кВт | Натяжитель ремней в сборе, арт. 10836 | по образцу | Германия; подбор по маркировке узла |
| RENNER | натяжной узел | Шкив натяжителя ремня, арт. 10841 | 4 | Германия; 4-ручейковый ролик |
| — (Россия) | поршневые блоки С415М | Маховик (шкив) С415М.01.00.004 | по образцу | Посадка на коленчатый вал блока |
| ABAC | B5900, B6000, B7000 | Маховик (шкив) 5000100 (6224019100) | по образцу | Италия; посадка на коленчатый вал |
В таблице собраны позиции из раздела шкивов и натяжителей каталога. Посадочный диаметр, профиль ручья и точное число ручьёв зависят от исполнения узла, поэтому подбор выполняем по маркировке детали или по замерам вала — пришлите фото шкива и вала с размерами.
Ремни под выбранный шкив подбираются по профилю и длине — об этом подробно в статье статья: приводные ремни компрессора — подбор, натяжение и замена. Сами узлы ищутся в разделе шкивы и натяжители, а поршневая группа и валы — в разделах поршневые блоки и коленчатые валы для поршневых компрессоров.
Подберём шкив или натяжитель под ваш компрессор
Назовите модель компрессора и пришлите фото детали с замерами: диаметр посадочного места, число ручьёв и профиль — предложим замену, назовём стоимость и срок поставки.
