Хотя принцип работы винтовых компрессоров хорошо известен более 120 лет, широко применяться компрессоры винтового типа стали только последние 40 лет. Основная причина этому были небольшой коэффициент полезного действия и высокая стоимость изготовления их роторов.

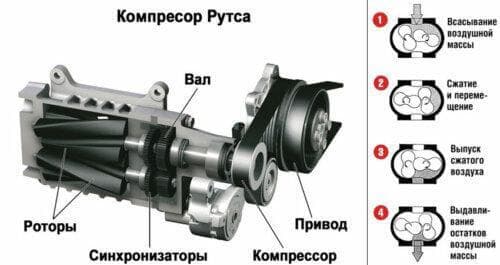

Серьезные усилия по развитию винтовых машин начались в 1930х годах, когда Альф Лисхольм, шведский инженер использовал винтовой компрессор в качестве газовой турбины и все современные разработки этих машин базируются на этой его новаторской работе. За основу он взял идею братьев Рутс, но его роторы имели вид не восьмерки, а шнека. Это позволило уменьшить зазоры, а также сделать впрыск воздуха и топлива равномерным. Соответственно КПД и стабильность такого устройства была выше и оно по всем параметрам превосходит творение братьев Рутс. Единственный его недостаток это сложность и дороговизна изготовления, из-за чего они редко применяются в автомобильной и мотоциклетной промышленности, но активно используются в холодильных установках и других промышленных устройствах.
Две важные разработки в дальнейшем позволили решить трудности с производством точных роторов по приемлемой цене. Первая – это внедрение ассиметричного профиля ротора приблизительно 35 лет тому назад, который значительно сократил площадь полости, которая являлась причиной внутренних утечек и за счет этого повысился термодинамический коэффициент полезного действия этих машин почти до такого же уровня, что и у поршневых компрессоров. Вторая разработка – это внедрение примерно в то же время высокоточных инструментов по нарезке резьбы, которая сделала возможным изготовление точных и экономичных единиц сложной формы, таких как роторы.
С этих пор как результат их все улучшающейся эффективности, высокой надежности и компактной форме, винтовые компрессоры заняли значительное место на рынке компрессорной техники.
Винтовые компрессоры обладают рядом преимуществ.
Прежде всего, в отличие от поршневых машин, движущиеся части все вращаются и как результат могут работать на гораздо больших скоростях. Во-вторых, в отличие от лопастных машин, усилие соприкосновения внутри них низкое, что делает их очень надежными. Также в отличие от других типов компрессоров, все уплотнительные линии соприкосновения уменьшаются в длине, как только размер рабочей камеры уменьшается, и давление в ней увеличивается, это минимизирует выход газа из камеры вследствие утечки во время процесса сжатия или расширения.
Винтовые компрессоры, в наше время, имеют широкую сферу применения.
Винтовой компрессор – это машина объемного типа, которая работает без необходимости во всасывающих и нагнетательных клапанах. У нее есть возможность автоматически менять объем всасывания одновременно с понижением потребляемой мощности при частичной нагрузке. Винтовые компрессоры предоставляют намного больший рабочий диапазон и более низкие затраты на техническое обслуживание чем типичные поршневые компрессоры. Эти машины также меньше по размерам и создают меньший уровень вибрации, чем поршневые машины.
Винтовые компрессоры широко используются сегодня в химической и нефтехимической промышленности, газопереработке, в нефтяном секторе. Типичное применение включает охлаждение с использованием углеводородов, фторуглеводородов , а также аммиачного хладагента, улавливание паров и газов, сжатие топливных газов, природного газа, газа из органических отходов, хвостовых газов, СО2 и гелия.
Последние 20 лет винтовые машины стали популярны в газовой промышленности, там, где требуется дожимная техника и актуален сбор газов. Также в последние годы наметился рост их использования в сфере газов, растворенных в нефти.
Понижение пластового давления потребовало от промышленности найти новые более гибкие альтернативы традиционным поршневым компрессорам. Также свой вклад вносят государства и организации, борющиеся с загрязнением окружающей среды, требуя от промышленности консервировать газы, которые обычно выбрасываются в атмосферу в различных областях, связанных с попутными нефтяными газами.
Маслозаполненные винтовые компрессоры широко используются в различных областях применения, связанных с воздухом и охлаждением более пятидесяти лет. До начала 1990х годов эти машины не были серьезно представлены в газовой промышленности. До этого времени для сжатия природного газа повсеместно использовались в основном поршневые компрессоры. В случае освоенных месторождений и при пониженном пластовом давлении стали применяться винтовые компрессоры и как альтернатива и в дополнение к поршневым компрессорам.
Т.к. производители стараются увеличить рабочие показатели своих агрегатов, многие винтовые компрессоры для тяжелых условий эксплуатации предназначены для работы с давлением на всасе примерно 150 psig и давлением на нагнетании до 450 psig. Есть некоторые винтовые компрессоры, которые могут работать и с большими значениями давления при использовании корпуса из стального литья, но это редкость в газовой промышленности из-за капитальных затрат.
Винтовые компрессоры обычно используются для многих технологических газов, охлаждения по ходу технологического процесса, областей применения в газовой промышленности, включая автономное дожимное оборудование скважин, систем сбора газа низкого давления, дожимное оборудование низкой ступени для поршневого компрессора, для сжатия топочных газов, попутного нефтяного газа и систем сжатия УЛФ. Они используются для областей применения связанных с очищенными и сырыми газами, кислым газом, где концентрация H2S и/или CO2 более 80%. Винтовые компрессоры могут быть использованы для летучих газов таких как водород и для газов с большим молекулярным весом и удельной вязкости до 2.0.
Сегодня винтовые компрессоры благодаря их широкому рабочему диапазону, диапазону изменения нагрузок, низким затратам на техническое обслуживание можно встретить там, где встречается газ из нетрадиционных источников.
В газовом применении винтовые компрессоры могут иметь рабочий диапазон от примерно 50 до 1500 лошадиных сил и оснащаться как электроприводом, так и приводом от двигателя
Винтовые компрессоры имеются в безмасляном и маслозаполненном исполнении. В конце 1950х годов шведская компания создала технологию с использованием масла в винтовом компрессоре и улучшила профиль ротора для достижения большей объёмной производительности и степени сжатия. После этого они дали лицензию многим производителям компрессорного оборудования по всему миру. Безмасляные винтовы компрессоры используются для технологических газов с 1970х годов. Маслозаполненные винтовые компрессоры используются во многих областях применения связанных с производственным процессом с 1980х годов.
Область применения безмасляных машин включает все технологические процессы, которые чувствительны к примесям в рабочей среде или там где смазочное масло может быть загрязнено рабочей средой. Они используются во многих уникальных областях применения для бутадиена, рециркуляционного газа стиролового мономера, кальцинированной соды, линейного алкилбензола и др. Во многих случаях использовался впрыск воды для охлаждения процесса сжатия.
Маслозаполненные винтовые компрессоры могут достигать немного большего коэффициента полезного действия чем «сухие» компрессоры и могут использовать масло для охлаждения.
С увеличением использования сепараторов для синтетических масел в последние 20 лет произошло значительное смещение использования в пользу маслозаполненных винтовых компрессоров во многих областях применения. Большинство применяемых сегодня винтовых машин для сжатия газов впрыскивают масло в рабочую область для смазки, уплотнения и охлаждения в количестве приблизительно равном от 10 до 20гал/мин на 100лс. Использование такого большого количества масла позволяет передать тепло выделяемое в процессе сжатия маслу и делает возможным низкие температуры на нагнетании даже при высокой степени сжатия.
Практически все газы могут быть сжаты:
- аммиак
- аргон
- этилен
- ацетилен
- бутадиен
- газообразный хлор
- хлористоводородный газ
- природный газ
- газ, сжигаемый в факеле
- доменный газ
- болотный газ
- гелий
- газ известеобжигательной печи
- коксовый газ
- угарный газ
- комбинации газообразных углеводородов
- бытовой газ
- пропан
- пропилен
- газ из скважины
- двуокись серы
- оксид азота
- азот
- стирол
- газ на основе винилхлорида
- водород
- и др.
Ограничением в использовании винтовых компрессоров могут послужить диапазон давлений и температур и максимально допустимая скорость компрессора. Безмасляные компрессоры могут быть загружены механическим путем с перепадом давления до 12 бар, а маслозаполненные компрессоры до 20 бар. Более высокий перепад давлений также возможен в некоторых случаях. Производительность в этих компрессорах может быть до 60,000 м3/ч.

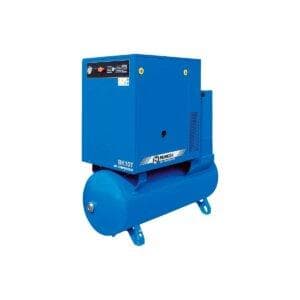

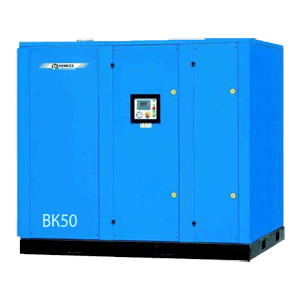

Винтовые воздушные компрессоры относятся к наиболее часто используемым типам воздушных компрессоров. Винтовые компрессоры могут подавать сжатый воздух непрерывно и они относительно не очень шумные. Они отличаются экономичным энергопотреблением и могут работать 24часа в сутки 7 дней в неделю на протяжении многих лет.
Компрессоры винтового типа в основном используются там, где существует большая потребность в сжатом воздухе. Имеются два типа компрессоров безмасляные и с впрыском масла.
Типичные области применения:
- компрессоры для заполнения и опорожнения вагонов для перевозки сыпучих грузов и силоса.
- стационарные компрессорные установки в химической промышленности и технологических процессах.
- холодильные компрессоры в системах кондиционирования воздуха
- компрессоры для подачи сжатого воздуха для пневмоинструмента для резки, сверления, забивания и шлифовки, для пневмоприводов и клапанов, вентиляционных систем, упаковки и укладывания на паллеты, для краскораспылителей и конвейерных систем.
Ниже приведены более подробно некоторые примеры применения винтовых компрессоров в различных отраслях промышленности:
Цементная промышленность.
Сжатый воздух используется для различных областей применения в цементной промышленности (пылесборники, воздушные ножи, пневматические муфты, пневмоприводы и пылесборные системы фильтрации).
Электростанции.
Электростанции работают круглосуточно и непрерывная подача сжатого воздуха является здесь критичной для безаварийной работы.
Автомобильная.
Воздух без содержания масла используется в производственном процессе (пескоструйная обработка, пневматические инструменты, удаление покраски, пыли, надувка шин и т.д).
Сталеобрабатывающая промышленность.
Воздух подается в печь для нагрева стали и охлаждения рулонной стали ( подача воздуха на горелки, охлаждение литья для пескоструйной обработки и тд.)
Химическая промышленность.
Давление воздуха используется для транспортировки жидкостей под давлением, емкостей под давлением, в резервуарах для аэрации, точечного охлаждения, синтеза аммиака, автоматических системах контроля и др.
Пищевая промышленность.
Винтовые компрессоры используются в производственных процессах ( смешивание смесей, транспортировка жидкостей под давлением, осушка продукции, охлаждение порошков, процессе упаковки и тд.)
Машиностроение.
Охлаждение станков, сжатый воздух для робототехники, удаление обрезков таких как куски, порошок металла , пневмоинструмента и тд.
Фармацевтика.
Производство лекарств, аэротенки, для упаковки лекарственных средств.
Строительство.
Сжатый воздух используется для буров и пневмоинструмента (пневмодрели, молотки, пневматических клепальных молотов, гайковерты и тд.) для покрасочных работ, транспортировки грунтовых и сточных вод под давлением, сооружении свай и тд.
Горная промышленность.
Экскаваторы, транспортировка угля и руды с использованием давления воздуха, закачка кислорода в шахты, пылесборные системы фильтрации.
Целлюлозно-бумажная промышленность.
Воздух без содержания примесей масла используется во многих технологических циклах производственного процесса, таких как смешивание, распыление порошка, осушка продукции.
Хотя винтовые компрессоры на сегодняшний день, хорошо разработанный продукт, большой вклад технических наук в виде компьютерного моделирования и математического анализа на стадии проектирования делают дальнейшие улучшения в кпд и сокращение размеров и расходов возможными. Очевидно, что изменения грядут и в нефтехимической, химической и газовой промышленности. Винтовые компрессоры на данный момент уже доказали свое место центральной части во многих системах и заслужили репутацию надежных, эффективных, эксплуатационно гибких и не требующих больших затрат на техническое обслуживание.
В данной статье мы рассмотрели сферы применения винтовых компрессоров. Помимо продажи винтовых блоков компрессора и запчастей, которым отведена тематика данного сайта, наша компания занимается продажей винтовых компрессов… За более полной информацией обращайтесь по телефону 8 (800) 333-23-68.
