Реле давления для компрессора: устройство, настройка и замена

Реле давления (прессостат) — ключевой элемент автоматики компрессора, отвечающий за поддержание давления в пневмосистеме. От его исправной работы зависит ресурс двигателя и надежность всего оборудования. В этом материале мы подробно разберем устройство, принцип работы, настройку реле Condor, а также признаки неисправностей и порядок замены.

Что такое реле давления (прессостат) и как оно работает

Реле давления для компрессора — это электромеханическое устройство, которое автоматически включает и отключает двигатель компрессора при достижении заданных значений давления воздуха в ресивере. Принцип действия основан на сравнении усилия сжатой пружины и давления воздуха на мембрану. Когда давление падает ниже нижнего порога (P_min), контакты замыкаются, запуская двигатель. При достижении верхнего порога (P_max) контакты размыкаются, и компрессор останавливается.

Этот процесс автоматизации позволяет продлить срок службы компрессора и исключить необходимость ручного контроля. Реле давления воздуха для компрессора является универсальным решением для большинства поршневых моделей.

Прессостат для компрессора: устройство и принцип действия

Прессостат — это более узкое название реле давления, часто используемое в технической документации. Его конструкция отработана десятилетиями и состоит из нескольких ключевых узлов.

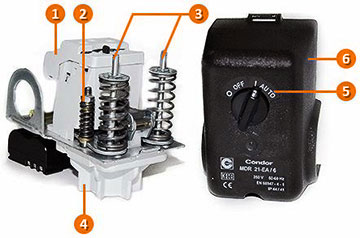

Основные компоненты: мембрана, пружины, контактная группа

• Мембрана — чувствительный элемент, который воспринимает давление воздуха и преобразует его в механическое усилие.
• Пружины (главная и дифференциальная) — задают пороги срабатывания. Главная пружина отвечает за верхний предел (P_max), дифференциальная — за разницу между включением и отключением (ΔP).
• Контактная группа — мощные серебряные контакты, коммутирующие питание двигателя компрессора. От их качества зависит надежность пусков.

Дополнительно в корпусе может быть встроен разгрузочный клапан для стравливания давления с поршневой группы, что облегчает последующий пуск.

Реле давления 380В и 220В: в чём разница

При выборе реле давления для компрессора 220в или реле давления для компрессора 380в важно учитывать тип электродвигателя вашей установки. Основное отличие — в исполнении контактной группы и схеме подключения:

• 220В (однофазное): реле имеет 2 или 4 контакта для подключения фазы и нуля. Часто оснащается тепловой защитой или клеммой для конденсатора.
• 380В (трехфазное): реле имеет 3 силовых контакта, рассчитанных на коммутацию трех фаз. Токовые нагрузки выше, поэтому контакты более массивные.

Универсальных моделей не существует — всегда выбирайте реле под напряжение вашего компрессора, чтобы избежать перегрева контактов и выхода из строя.

Как настроить реле давления компрессора

Настройка реле давления — ответственная процедура, от которой зависит стабильность работы пневмосистемы. Рассмотрим настройку на примере популярного реле Condor.

Настройка реле давления Condor: пошаговая инструкция

Реле Condor отличается надежностью и точностью. Настройка производится механическим способом с использованием манометра.

1. Обесточьте компрессор. Отключите питание от сети — это обязательное требование безопасности.
2. Снимите крышку реле. Получите доступ к регулировочным винтам (обычно отмечены символами P и ΔP).
3. Подключите манометр к выходному патрубку для контроля текущего давления.
4. Настройте верхний порог (P_max): вращайте винт главной пружины (обычно по часовой стрелке — увеличение). Установите нужное значение (например, 8 бар).
5. Настройте дифференциал (ΔP): вращайте винт дифференциальной пружины. Обычно это 1–2 бара. Например, при P_max=8 бар и ΔP=2 бар, отключение будет при 6 бар.
6. Проверьте работу: включите компрессор, дождитесь отключения и включения. Скорректируйте при необходимости.

Регулировка верхнего и нижнего порога срабатывания (ΔP)

Разница между давлением включения и выключения (ΔP) напрямую влияет на частоту пусков двигателя. Слишком маленький дифференциал приводит к частым включениям, перегреву обмоток. Слишком большой — к падению давления в системе ниже допустимого. Оптимальное значение ΔP для большинства компрессоров — 1,5–2,0 бара.

Признаки неисправности реле давления

Своевременное обнаружение неисправностей реле давления позволяет избежать дорогостоящего ремонта компрессора. На что обратить внимание:

• Компрессор не отключается — давление превышает верхний порог, реле не размыкает контакты (залипание, поломка пружины).
• Компрессор не включается — давление ниже нижнего порога, но контакты не замыкаются (окисление, обрыв, износ мембраны).
• Циклическое включение/отключение — «дребезг» контактов, нестабильная работа (износ пружин, утечка воздуха).
• Падение давления в системе при выключенном компрессоре — возможно, неисправен обратный клапан или повреждена мембрана реле.

Порядок замены реле давления

Замена реле давления — процесс несложный, но требующий аккуратности. Многие специалисты рекомендуют менять реле целиком, так как ремонт (замена мембраны, пружин) часто нерентабелен из-за износа контактной группы.

1. Обесточьте компрессор и сбросьте давление из ресивера (откройте клапан).
2. Снимите крышку и сфотографируйте схему подключения проводов (для упрощения монтажа).
3. Отсоедините провода от клемм реле, предварительно пометив их.
4. Открутите штуцер или гайку крепления реле к ресиверу (обратите внимание на уплотнительную прокладку).
5. Установите новое реле в обратной последовательности, используя новый уплотнитель (фум-ленту или паронитовую прокладку).
6. Подключите провода согласно схеме, проверьте надежность контактов.
7. Выполните пробный пуск и настройте пороги (описано выше).

Важно! При замене используйте реле той же мощности и напряжения, что и родное. Неправильный выбор может привести к пожару или выходу двигателя из строя.
