Электромагнитные (соленоидные) клапаны компрессора: устройство и неисправности

Электромагнитный клапан для компрессора — исполнительный элемент: он открывает и закрывает поток сжатого воздуха или масла по команде контроллера. От его срабатывания зависят загрузка и разгрузка машины, сброс конденсата и защита контура. Неисправный клапан редко выглядит как поломка: чаще это ошибка на дисплее, нестабильное давление или влага в пневмолинии.

Где в компрессоре стоят электромагнитные клапаны

Типовых мест несколько: линия загрузки и разгрузки винтового блока, впрыск масла, сброс конденсата из влагоотделителя и ресивера, перепуск в системах с осушителем. Управляет всем этим блок управления, и клапан в сборе с блоком нередко поставляется как единый узел — такие позиции есть в каталоге Дилекс Air.

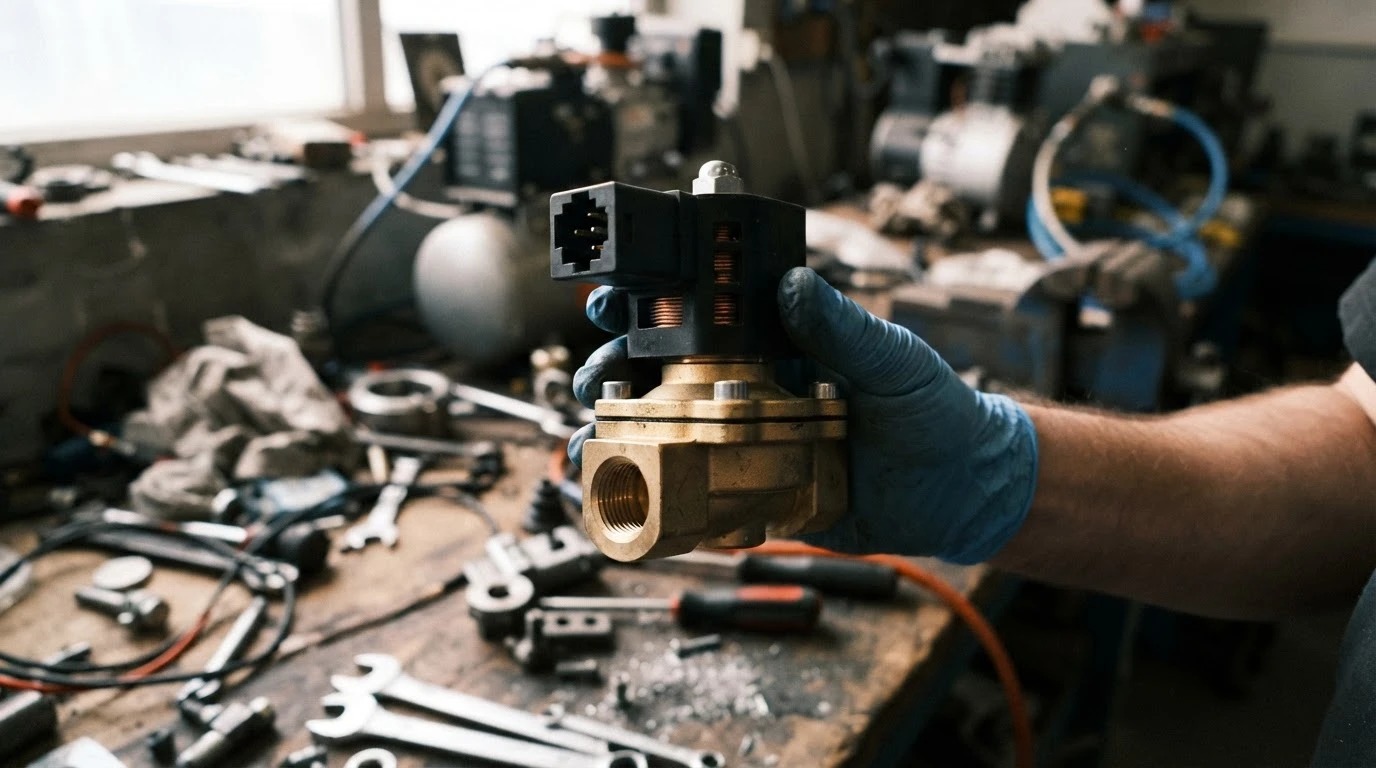

Соленоидный клапан компрессора: катушка, сердечник, мембрана

Соленоидный клапан компрессора состоит из катушки, сердечника и запорного элемента — мембраны или тарелки с пружиной. При подаче напряжения катушка создаёт магнитное поле, сердечник втягивается и открывает проход. Износ распределён неравномерно: катушка чаще всего выходит из строя по электрике, а мембрана и уплотнения — по механике, потому что работают в потоке воздуха и постоянно деформируются.

Нормально закрытые и нормально открытые клапаны

Разница простая: нормально закрытый клапан без питания закрыт и открывается при подаче напряжения, нормально открытый — наоборот. В компрессорных контурах чаще применяют нормально закрытые: при потере питания они перекрывают поток, и машина переходит в безопасное состояние. При замене важно взять клапан с тем же исполнением, иначе логика работы узла изменится на противоположную.

Соленоидный обратный клапан: роль в контуре и признаки отказа

Соленоидный обратный клапан не даёт воздуху из ресивера идти обратно в винтовой блок после останова. Если он не держит, при остановке давление возвращается в блок вместе с маслом: при следующем пуске возможен рывок и заброс масла в пневмолинию. Признаки отказа — обратное вращение воздуха в линии, шипение после остановки, повышенный расход масла и влага в магистрали.

Диагностика: как проверить катушку и уплотнительный элемент

1. Убедиться в наличии питания на клеммах клапана при поданной команде с контроллера.

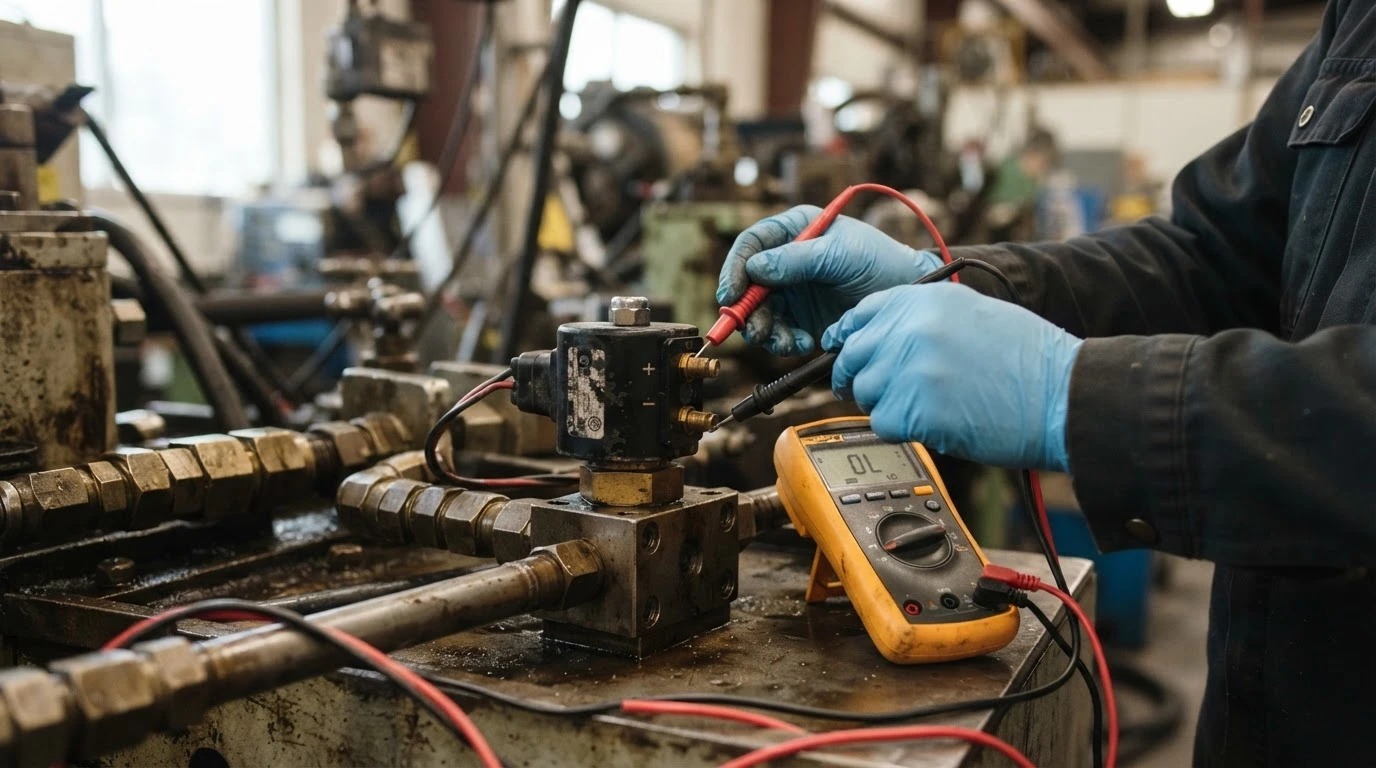

2. Замерить сопротивление катушки мультиметром и сравнить со значением для своей модели: обрыв или резкое отклонение означает замену.
3. Проверить, срабатывает ли клапан при подаче напряжения — по щелчку и по изменению потока; при снятом напряжении ход сердечника проверяют вручную.
4. Разобрать клапан и осмотреть мембрану, пружину и уплотнительные элементы: трещины, потеря эластичности, разбухание — замена.
5. Проверить герметичность седла: при закрытом клапане утечка воздуха недопустима.
6. Оценить состояние посадочных мест и чистоту прохода — металлическая стружка и отложения разрушают новый уплотнительный элемент.

Типы электромагнитных клапанов

Исполнение и напряжение конкретной позиции всегда уточняются по артикулу: одинаковые по назначению клапаны выпускаются под разные напряжения катушки.

Когда помогает ремонт, а когда нужна замена клапана

Если катушка цела, а клапан не держит, помогает ремкомплект соленоидного клапана: он восстанавливает запорную часть без замены всего узла. Когда повреждён корпус, сорвана резьба или посадочные места под уплотнения, а также в случае несовпадения напряжения и типа исполнения, дешевле и надёжнее поставить новый клапан.

Клапаны в сборе под конкретные машины собраны в разделе электромагнитные (соленоидные) клапаны. Их работу в контуре разбирает статья статья: всасывающий клапан компрессора — устройство и принцип действия; вместе с клапаном в линию встают всасывающие клапаны и клапаны минимального давления.
